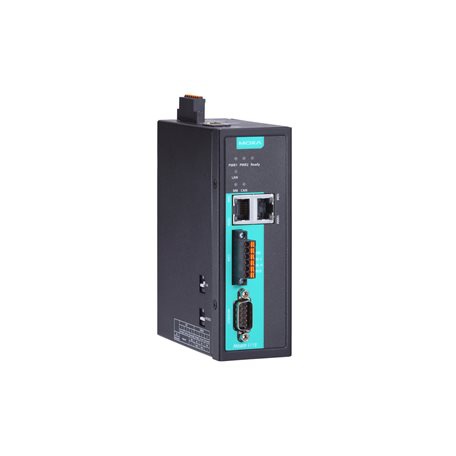

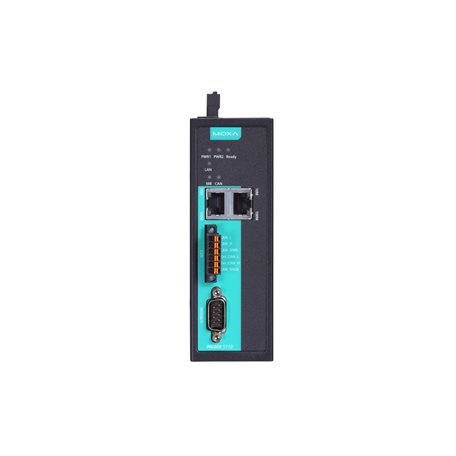

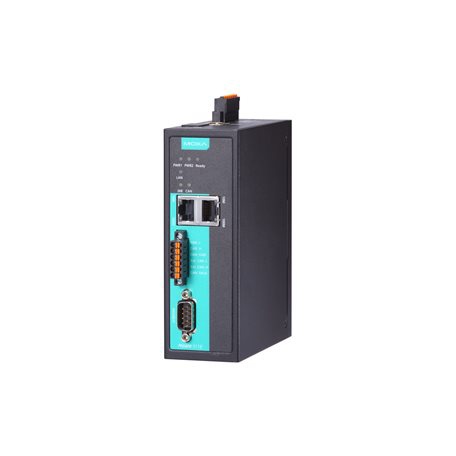

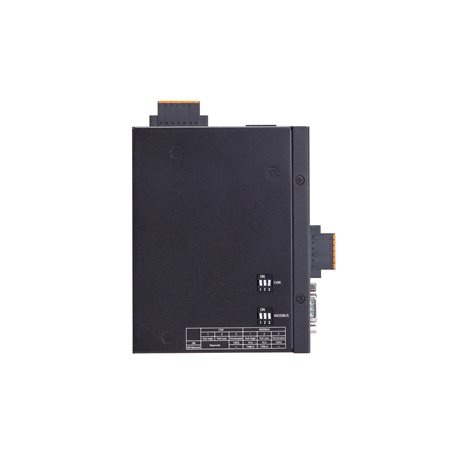

MGate 5118系列

1口CAN-J1939轉Modbus/PROFINET/EtherNet/IP網關

支持 J1939 轉換為 Modbus、PROFINET 或 EtherNet/IP 協議
支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
支持 EtherNet/IP Adapter
支持 PROFINET IO Device
支持 J1939 協議
通過基于 Web 的向?qū)лp松配置
內置以太網級聯端口，容易接線
內置流量監控/診斷信息，方便故障排除
microSD 卡，用于配置備份/復制和事件日志
狀態監控和故障保護，易于維護
帶 2 kV 光電隔離保護的 CAN 總線和串口
-40 至 75°C 的寬溫型號可供選擇
基于 IEC 62443 的safety功能

所獲證書

概述和特點
規格

MGate 5118 工業協議網關支持基于 CAN 總線（控制器局域網）的 SAE J1939 協議。SAE J1939 用于實現車輛部件、柴油發動機和壓縮機之間的通信和故障診斷，適用于重型卡車行業和后備電力系統。目前，使用發動機控制單元 (ECU) 來控制設備已經很普遍，自動化領域越來越多應用通過 PLC 來監測 ECU 所控制的 J1939 設備狀態。

MGate 5118 網關支持將 J1939 轉換為 Modbus RTU/ASCII/TCP、EtherNet/IP 或 PROFINET 協議，適用于大部分 PLC 應用。J1939 協議的設備可由支持 Modbus RTU/ASCII/TCP、EtherNet/IP 和 PROFINET 協議的 PLC 和 SCADA 系統監視和控制。借助 MGate 5118 網關，只需使用同一個網關，即可應對各種不同的 PLC 環境。

無需鍵入 J1939 命令

J1939 協議可從 CAN-J1939 設備中檢索各種數據。MGate 5118 網關無需手動輸入 J1939 命令，可自動檢測 CAN 設備使用的輸出命令。

只需單擊 web console，網關即可自動檢測 CAN 設備的所有輸出命令。這些命令會顯示在 web console 的命令列表中，然后用戶可根據需求進一步修改它們。MGate 5118 網關讓用戶更輕松地連接 PLC 與CAN 設備。

多種維護功能

MGate 5118 網關的 web console 簡化配置和維護，內置流量監控功能可監控 J1939 協議流量，允許用戶監控已接入網絡的 CAN 設備，包括錯誤計數、數據包計數器和總線離線系統。流量監控功能還可排除 CAN 設備故障。此診斷工具幫助用戶檢查 CAN 設備設置，通過讀取 J1939 網絡地址來確定 CAN 設備的可用性。此外，MGate 5118 網關具有在線設備列表 (Live List) 功能，適用于兩個或多個 J1939 設備接入至同一 CAN 總線的情況。此功能顯示每個設備的 PGN 和數據包地址，使用戶能夠管理 CAN 總線的負載。

MGate 5118 網關支持狀態監控和故障保護功能。當網關和 CAN 設備之間的線纜松動時，狀態監控會通知 PLC。此外，當網關和 PLC 之間的線纜松動時，故障保護功將執行用戶預定義的操作。

以太網接口

10/100BaseT(X) 端口（RJ45 接頭）：
2
自動 MDI/MDI-X 連接
電磁隔離保護： 1.5 kV（內置）

以太網軟件特性

工業協議： EtherNet/IP Adapter (Slave), EtherNet/IP Scanner (Master), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)
配置選項： Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console
管理： ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
MIB： RFC1213、RFC1317
對時服務： NTP Client

串口界面

Console 端口： RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
端口數量： 1
接頭： DB9 公頭
串口標準： RS-232/422/485
波特率： 50 bps 至 921.6 kbps
數據位： 7，8
校驗位：無、偶、奇、Space、Mark
停止位： 1，2
流量控制： RTS Toggle（僅 RS-232）、RTS/CTS
RS-485 上拉電阻/下拉電阻： 1 kΩ，150 kΩ
RS-485 終端電阻： 120 Ω
隔離保護： 2 kV

串口信號

RS-232： TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422： Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w： Data+、Data-、GND
RS-485-4w： Tx+、Tx-、Rx+、Rx-、GND

串口軟件特性

配置選項：串口 Console
工業協議： J1939、Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave

Modbus RTU/ASCII

模式： Master, Slave
支持功能： 1、2、3、4、5、6、15、16、23
Max命令數量： 128

Modbus TCP

模式： Client，Server
支持功能： 1、2、3、4、5、6、15、16、23
Max Client 連接數量： 16
Max Server 連接數量： 32
Max命令數量： 128

PROFINET

模式： IO Device (Slave)
Max IO 控制器連接數： 1（用于讀/寫）
輸入數據規模： 512 bytes
輸出數據規模： 512 bytes

EtherNet/IP

模式：Scanner, Adapter
支持 CIP 對象：標識、消息路由器、組件、連接管理器、TCP/IP 接口、以太網鏈路、端口
Max Scanner 連接數量： 1（只讀），1（讀/寫）
Max Adapter 連接數量： 4
輸入數據規模： 496 bytes
輸出數據規模： 496 bytes

CAN 接口

工業協議： J1939
端口數量： 1
接頭：彈簧式 Euroblock 端子
波特率： 250 kbps、500 kbps
終端電阻： 120 Ω
隔離保護： 2 kV（內置）

J1939

Max命令數量： 256
輸入數據規模： 2048 bytes
輸出數據規模： 2048 bytes

內存

microSD 插槽：最高 32 GB（兼容 SD 2.0）

電源參數

輸入電壓： 12 至 48 VDC
輸入電流： 416 mA @ 12 VDC
電源接頭：彈簧式 Euroblock 端子

繼電器

觸點額定電流：純電阻性負載：2 A @ 30 VDC

機械特性

外殼：金屬
IP 等級： IP30
尺寸： 45.8 x 105 x 134 mm（1.8 x 4.13 x 5.28 英寸）
重量： 589 g (1.30 lb)

工作環境

工作溫度：
MGate 5118：0 至 60°C（32 至 140°F）
MGate 5118-T：-40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）： -40 至 85°C（-40 至 185°F）
相對濕度： 5 至 95%（非冷凝）

安規認證

safety： EN 60950-1，UL 61010-2-201
EMC： EN 61000-6-2/-6-4
EMI： CISPR 32，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
危險環境： ATEX，Class I Division 2，IECEx
自由落體： IEC 60068-2-32
沖擊： IEC 60068-2-27
振動： IEC 60068-2-6，IEC 60068-2-64

MTBF

時間： 727,873 小時
標準： Telcordia SR332

保修

保修期限：5年
